Ersatzdichtungen

Dichtungen für Storz-Kupplungen
Dichtungen für Tankwagenkupplungen
Dichtungen für Kamlock-Kupplungen
Dichtungen für GEKA-Kupplungen
Dichtungen für Sandstrahlkupplungen
Dichtungen für Kardan-Kupplungen
Dichtungen für Kompressorkupplungen

Dichtungen für Storz-Kupplungen

Dichtungen für Storz-Kupplungen aus NBR
Dichtungen für Storz-Kupplungen aus Silikon
Dichtungen für Storz-Kupplungen aus Viton
Dichtungen für Storz-Kupplungen aus EPDM

Dichtungen für Storz-Kupplungen aus NBR

Temperatureinsatzbereich von - 40° C bis + 110° C

Storz-Größe	Knaggen-abstand in mm	Dichtungen für Storz-Kupplungen aus NBR

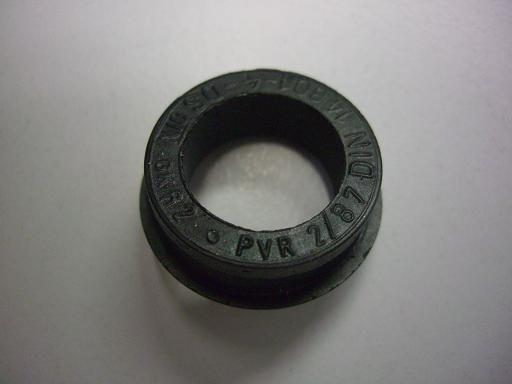

25-D	31	207010010025
32	44	207010010032
38	52	207010010038
52-C	66	207010010052
65	81	207010010065
75-B	89	207010010075
90	105	207010010090
100	115	207010010100
110-A	133	207010010110

Dichtungen für Storz-Kupplungen aus Silikon

Temperatureinsatzbereich von - 60° C bis + 180° C

Storz-Größe	Knaggen-abstand in mm	Dichtungen für Storz-Kupplungen aus Silikon
25-D	31	207010020025
32	44	207010020032
38	52	207010020038

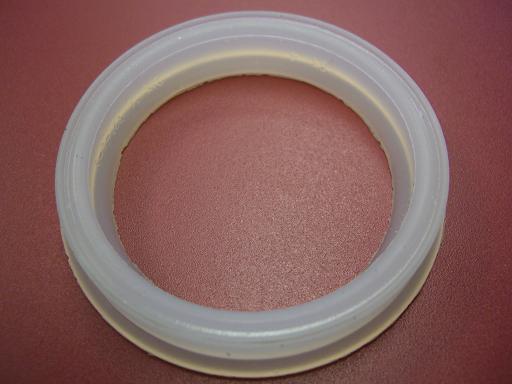

52-C	66	207010020052
65	81	207010020065
75-B	89	207010020075
90	105	207010020090
100	115	207010020100
110-A	133	207010020110

Dichtungen für Storz-Kupplungen aus Viton

Temperatureinsatzbereich von - 15° C bis + 200° C

Storz-Größe	Knaggen-abstand in mm	Dichtungen für Storz-Kupplungen aus Viton

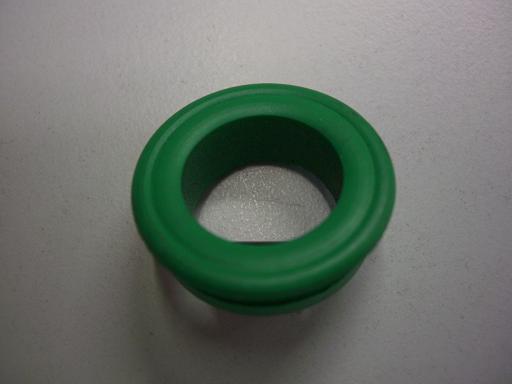

25-D	31	207010030025
38	52	207010030038
52-C	66	207010030052
65	81	207010030065
75-B	89	207010030075
100	115	207010030100
110-A	133	207010030110

Dichtungen für Storz-Kupplungen aus EPDM

Temperatureinsatzbereich von - 35° C bis + 130° C

Storz-Größe	Knaggen-abstand in mm	Dichtungen für Storz-Kupplungen aus EPDM
52-C	66	207010040052

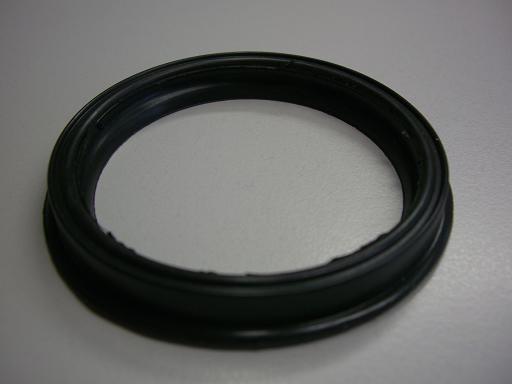

75-B	89	207010040075
110-A	133	207010040110

Dichtungen für Tankwagenkupplungen

Die Angaben zu dieser Rubrik werden noch überarbeitet und in Kürze nachgetragen!

Dichtungen für Kamlock-Kupplungen

Dichtungen für Kamlock-Kupplungen aus NBR
Dichtungen für Kamlock-Kupplungen aus EPDM
Dichtungen für Kamlock-Kupplungen aus Viton
Dichtungen für Kamlock-Kupplungen aus PTFE
Dichtungen für Kamlock-Kupplungen aus NBR/PTFE
Dichtungen für Kamlock-Kupplungen aus Viton/PTFE

Dichtungen für Kamlock-Kupplungen aus NBR

Temperatureinsatzbereich von - 10° C bis + 80° C
elastisch

	DN	Dichtungen für Kamlock- Kupplungen aus NBR
	20 (¾")	207030010020
	25 (1")	207030010025
	32 (1¼")	207030010032
	40 (1½")	207030010040
	50 (2")	207030010050
	60 (2½")	207030010060
	75 (3")	207030010075
	90 (4")	207030010090
	120 (5")	207030010120
	140 (6")	207030010140

Dichtungen für Kamlock-Kupplungen aus EPDM

Temperatureinsatzbereich von - 20° C bis + 130° C
elastisch

	DN	Dichtungen für Kamlock- Kupplungen aus EPDM
	20 (¾")	207030020020
	25 (1")	207030020025
	32 (1¼")	207030020032
	40 (1½")	207030020040
	50 (2")	207030020050
	60 (2½")	207030020060
	75 (3")	207030020075
	90 (4")	207030020090
	120 (5")	207030020120
	140 (6")	207030020140

Dichtungen für Kamlock-Kupplungen aus Viton

Temperatureinsatzbereich von - 20° C bis + 180° C
elastisch

	DN	Dichtungen für Kamlock- Kupplungen aus Viton
	20 (¾")	207030030020
	25 (1")	207030030025
	32 (1¼")	207030030032
	40 (1½")	207030030040
	50 (2")	207030030050
	60 (2½")	207030030060
	75 (3")	207030030075
	90 (4")	207030030090

Dichtungen für Kamlock-Kupplungen aus PTFE

Temperatureinsatzbereich von - 180° C bis + 200° C
sehr gute chemische Beständigkeit
nicht empfehlenswert, da sehr steif

	DN	Dichtungen für Kamlock- Kupplungen aus PTFE
	32 (1¼")	207030040032
	40 (1½")	207030040040
	50 (2")	207030040050
	60 (2½")	207030040060
	75 (3")	207030040075
	90 (4")	207030040090

Dichtungen für Kamlock-Kupplungen aus NBR/PTFE

Temperatureinsatzbereich von - 10° C bis + 80° C
elastisch
sehr gute chemische Beständigkeit
einseitig offen

	DN	Dichtungen für Kamlock- Kupplungen aus NBR/PTFE

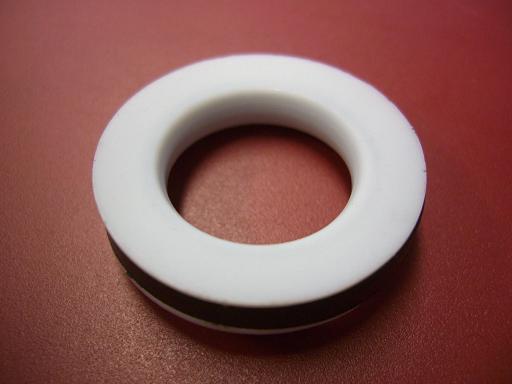

	20 (¾")	207030050020
	25 (1")	207030050025
	32 (1¼")	207030050032
	40 (1½")	207030050040
	50 (2")	207030050050
	60 (2½")	207030050060
	75 (3")	207030050075
	90 (4")	207030050090

Dichtungen für Kamlock-Kupplungen aus Viton/PTFE

Temperatureinsatzbereich von - 20° C bis + 180° C
elastisch
sehr gute chemische Beständigkeit
einseitig offen

	DN	Dichtungen für Kamlock- Kupplungen aus Viton/PTFE
	20 (¾")	207030060020
	25 (1")	207030060025
	32 (1¼")	207030060032
	40 (1½")	207030060040
	50 (2")	207030060050
	60 (2½")	207030060060
	75 (3")	207030060075
	90 (4")	207030060090

Dichtungen für GEKA-Kupplungen

Dichtungen für GEKA-Kupplungen mit Messingkörper
Dichtungen für GEKA-Kupplungen mit Edelstahlkörrper

Dichtungen für GEKA-Kupplungen mit Messingkörper

Abblidung	A-ø in mm	I-ø in mm	Höhe in mm	Material / Farbe	Verwendung	Artikelnummer

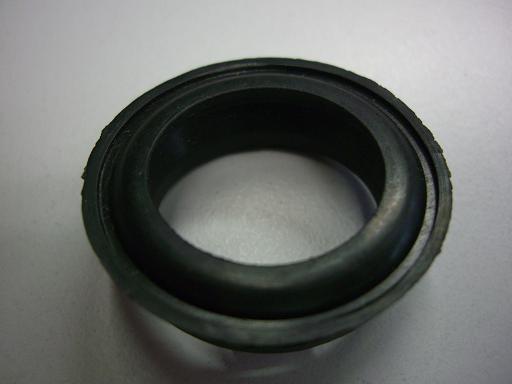

	35,0	24,0	11,5	NBR / schwarz	Für alle feststehenden Kupplungen; für alle drehbaren Gartenschlauch-Schnellkupplungen (ab Sept. 2004)	207040352412

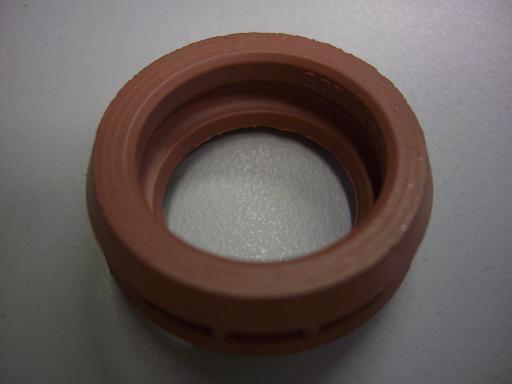

	33,0	21,0	11,0	NBR / rot	Für alle feststehenden Kupplungen und Gartenschlauch-Schnellkupplungen mit Schraubanschluss mit KTW-Zulasssung	207040332111

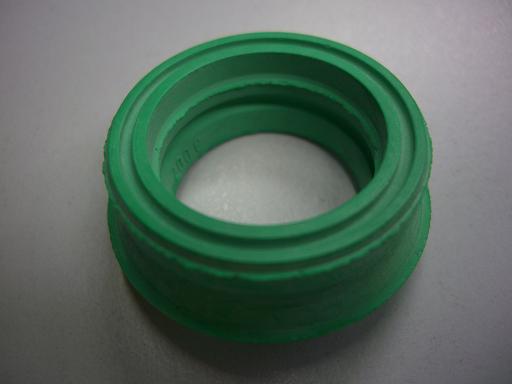

	37,7	22,5	12,0	NBR / grün	Für alle drehbaren Gartenschlauch-Schnellkupplungen (bis Sept. 2004)	207040382312

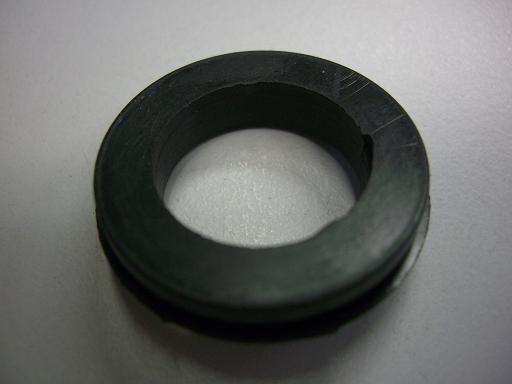

	33,5	21,6	6,8	NBR / schwarz	Für alle Gartenschlauch-Schnellkupplungen mit Schraubanschluss (Typ GSSK...MS)	207040342207

Dichtungen für GEKA-Kupplungen mit Edelstahlkörper

Abblidung	A-ø in mm	I-ø in mm	Höhe in mm	Material / Farbe	Verwendung	Artikelnummer
	33,7	20,6	10,6	Viton / schwarz	Für Edelstahl-Gartenschlauch-Schnellkupplungen	207040342111

Dichtungen für Sandstrahlkupplungen

Dichtungen für Sandstrahlkupplungen Typ Temperguss
Dichtungen für Sandstrahlkupplungen Typ Nylon

Dichtungen für Sandstrahlkupplungen Typ Temperguss

Abblidung	A-ø in mm	I-ø in mm	Höhe in mm	Material / Farbe	Artikelnummer

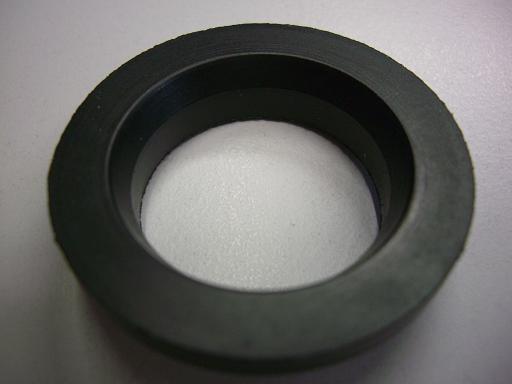

	48,5	31,0	10,5	NBR / schwarz	207050000105

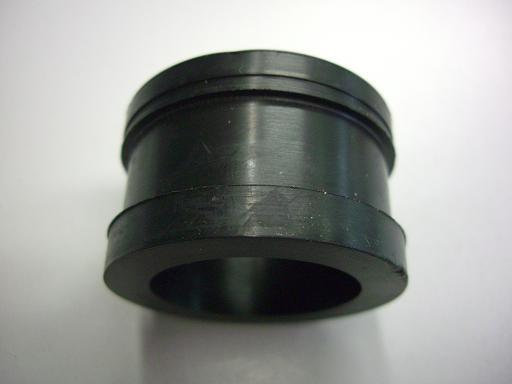

	44,0	31,0	27,0	NBR / schwarz	207050000270

Dichtungen für Sandstrahlkupplungen Typ Nylon

Abblidung	A-ø in mm	I-ø in mm	Höhe in mm	Material / Farbe	Artikelnummer

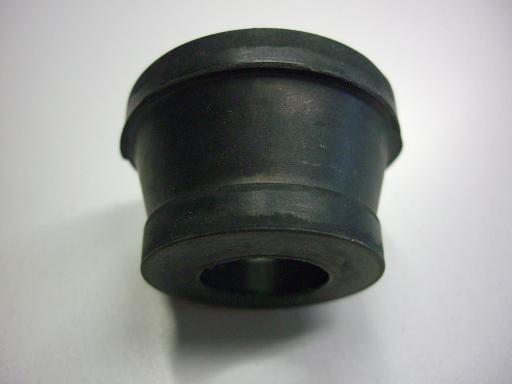

	44,0	19,0	27,0	NBR / schwarz	207050010190

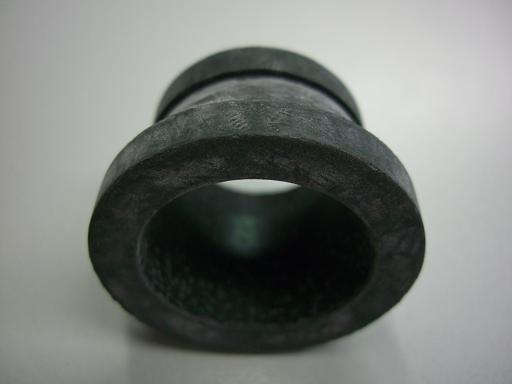

	44,0	25,0	27,0	NBR / schwarz	207050010250

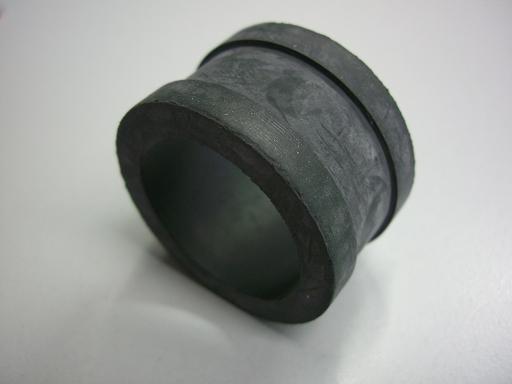

	44,0	31,5	27,0	NBR / schwarz	207050010315

Dichtungen für Kardan-Kupplungen

Die Angaben zu dieser Rubrik werden noch überarbeitet und in Kürze nachgetragen!

Dichtungen für Kompressorkupplungen

Dichtungen für Kompressorkupplungen
Dichtungen für Sicherheits-Kompressorkupplungen

Dichtungen für Kompressorkupplungen

Für die Typen: Temperguss mit NBR-/ Ohasil-Dichtung
und
Edelstahl mit Vitondichtung

Maße:
A-ø 34 / 28,4 mm,
I-ø 20 mm,
Höhe 11 / 5,6 mm

Material / Farbe	Temperatur	Beständigkeit gegen	Artikelnummer

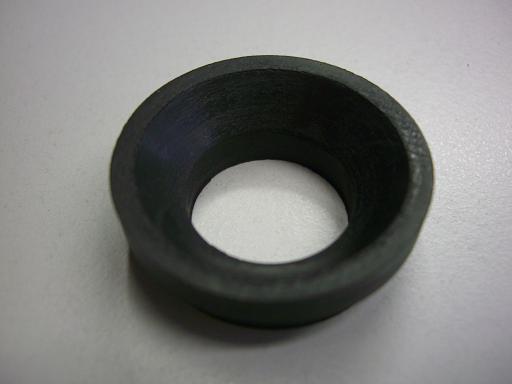

NBR / schwarz	- 40° bis + 95° C	ölhaltige Druckluft	207070000010
Ohasil / natur	- 40° bis + 200° C	Dampf	207070000020
Viton / grün	- 30° bis + 200° C	chemische Substanzen	207070000030

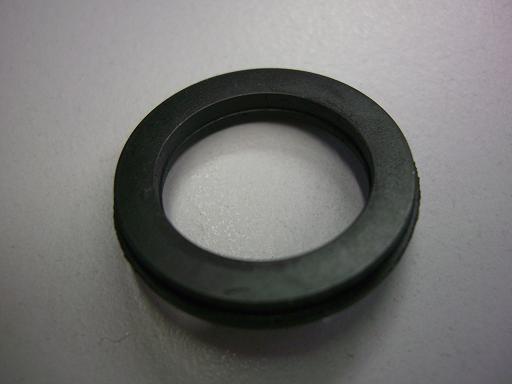

Dichtungen für Sicherheits-Kompressorkupplungen

Für die Typen: Temperguss mit NBR-/Ohasil-Dichtung und
Edelstahl mit Vitondichtung

Maße: A-ø 30 / 29 mm, I-ø 21 mm, Höhe 4 / 2,5 mm

Material / Farbe	Temperatur	Beständigkeit gegen	Artikelnummer
NBR / schwarz	- 40° bis + 95° C	ölhaltige Druckluft	207070010010
Ohasil / natur	- 40° bis + 200° C	Dampf	207070010020
Viton / grün	- 30° bis + 200° C	chemische Substanzen	207070010030
